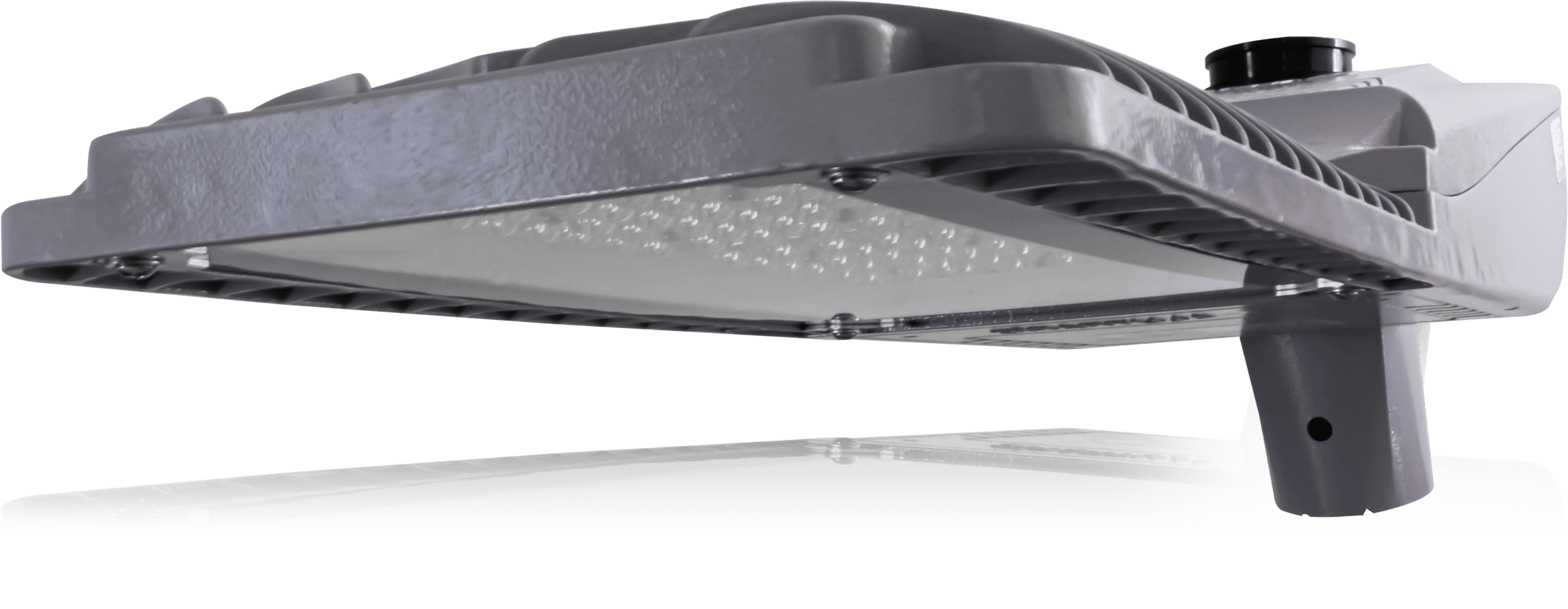

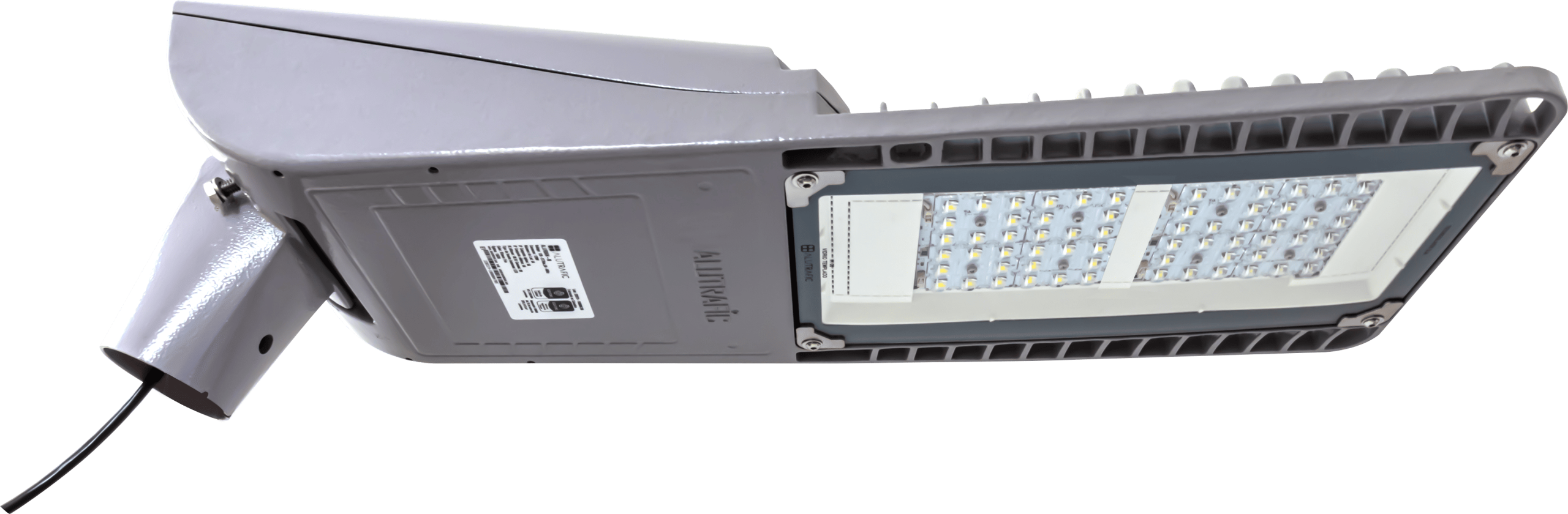

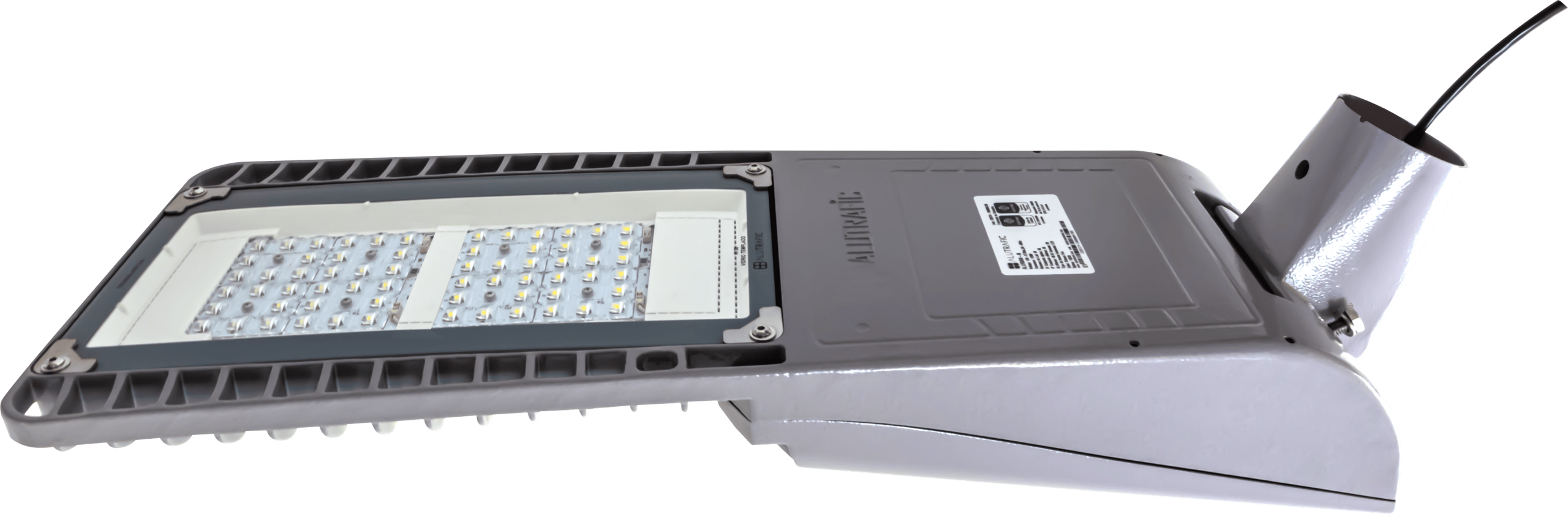

ESPECIFICACIONES DE LA LUMINARIA
- Carcasa: Fabricada en aluminio inyectado.
- Disipador de calor: Pasivo.
- Tensión de operación: 120 ~ 277 VAC (Opcional 12 – 24 VDC).
- Frecuencia de operación: 50/60Hz.
- Factor de potencia: ≥ 0.90.
- Temperatura de trabajo: -40°C a 50°C.
- Clase de aislamiento eléctrico: I (Opcional Clase II).
- Grado de protección impactos: IK09 (Carcasa).
- Flujo hemisférico superior: 0%.
- Base para fotocelda: (Opcional de 3 o 7 pines, acorde con la norma ANSI C136.41-2013. UL773 Bloqueo Plug-in para fotocontrol). Soporte de fijación: De 2” con acople reductor incorporado para diámetros menores.
- Sistema antivandálico: (Opcional tornillo pasante 3/8” y tuerca cónica de cabeza fusible removible).
- Conexiones eléctricas internas: Conectores tipo palanca. (Opcional bornera de conexión rotulada / conexiones soldadas).
- Acabado: En pintura electrostática con protección UV.
- Marcado: Etiquetado (Opcional grabado, placa o platina metálica).
- Color de la luminaria: Gris RAL 7004 o a elección del cliente. Peso: 7.3 Kg.
CONJUNTO ELÉCTRICO
- Acomedida: Con prensa estopa para asegurar la hermeticidad del conjunto eléctrico.
- Índice de protección hermeticidad: IP66 (Opcional IP67).
- Driver AC-DC: Con protección contra cortocircuito y aumento en corriente, voltaje y temperatura. Dimerizable con control de 1-10VDC, PMW o por resistencia.
- Conjunto de fusibles: (Opcional protección de sobrecorriente).
- Factor de potencia: ≥0.90.
- Distorsión armónica total: ≤20 %.
- Protección de sobretensión: 10kV/5kA, 1.2/50μS-8/20μS Onda combinada. (Opcional 20kV/10kA, 1.2/50µS-8/20µS Onda combinada). Rendimiento de la luminaria (Im/W): ≥140.
- Cable de alimentación: Encauchetado 3×18 AWG (Opcional 3×14 AWG). (Encauchetado 2×16 AWG para luminarias Clase II).
CONJUNTO ÓPTICO
- Cerramiento: Vidrio templado liso de 4mm de espesor, con transmitancia >90%. Índice de protección
- hermeticidad: IP66 (Opcional IP67). Grado de protección
- Impactos: IK08 (Difusor).
- Lentes: En PMMA con transmitancia >90%.
- Temperatura de color: Estándar 5000K (Opcional 3000K / 4000K).
- Índice de reproducción cromática: ≥ 70.
